ESP32 小型四旋翼开发指南
一份详尽的 ESP32 无人机开发上手教程。从环境搭建到硬件解析，再到 PID 调参。
前言#
还记得小时候仰望蓝天，看着飞机划过留下的白线，以及看着空军飞行员从天上俯瞰大地时那种广阔与豁达的视野，心里总会萌生出一种对飞翔的渴望。可惜的是我终究没有一个飞行员的身体，也算是些许的遗憾吧。庆幸的是科技发展的今天，借助开源硬件的蓬勃发展，我不必成为航天工程师，也能亲手打造属于自己的飞行器，也能简单的窥见梦想中的场景。
这篇博客将带你走进 ESP32 小型四旋翼无人机的制作过程，这不是一个犹如大疆无人机那样完美的作品。但这里的每一行代码、每一个焊点，都是通向天空的阶梯。哪怕你之前只是点亮过一颗 LED，只要跟着这篇教程走，你也一定能亲手让这些电路板和电机在空中飞翔。
我不想把这写成一篇枯燥的技术文档，更想它可以成为一份陪你一起探索未知的飞行日记。准备好了吗？Let’s go for it！
软件安装#
在实现真正的飞行之前，我们需要先搭建好我们的软件编译环境。这里我们选择乐鑫官方的 ESP-IDF，它虽然上手曲线稍陡，但能让我们更深入地掌控硬件，也更好的能在后续找到相关的问题。
- 下载安装包

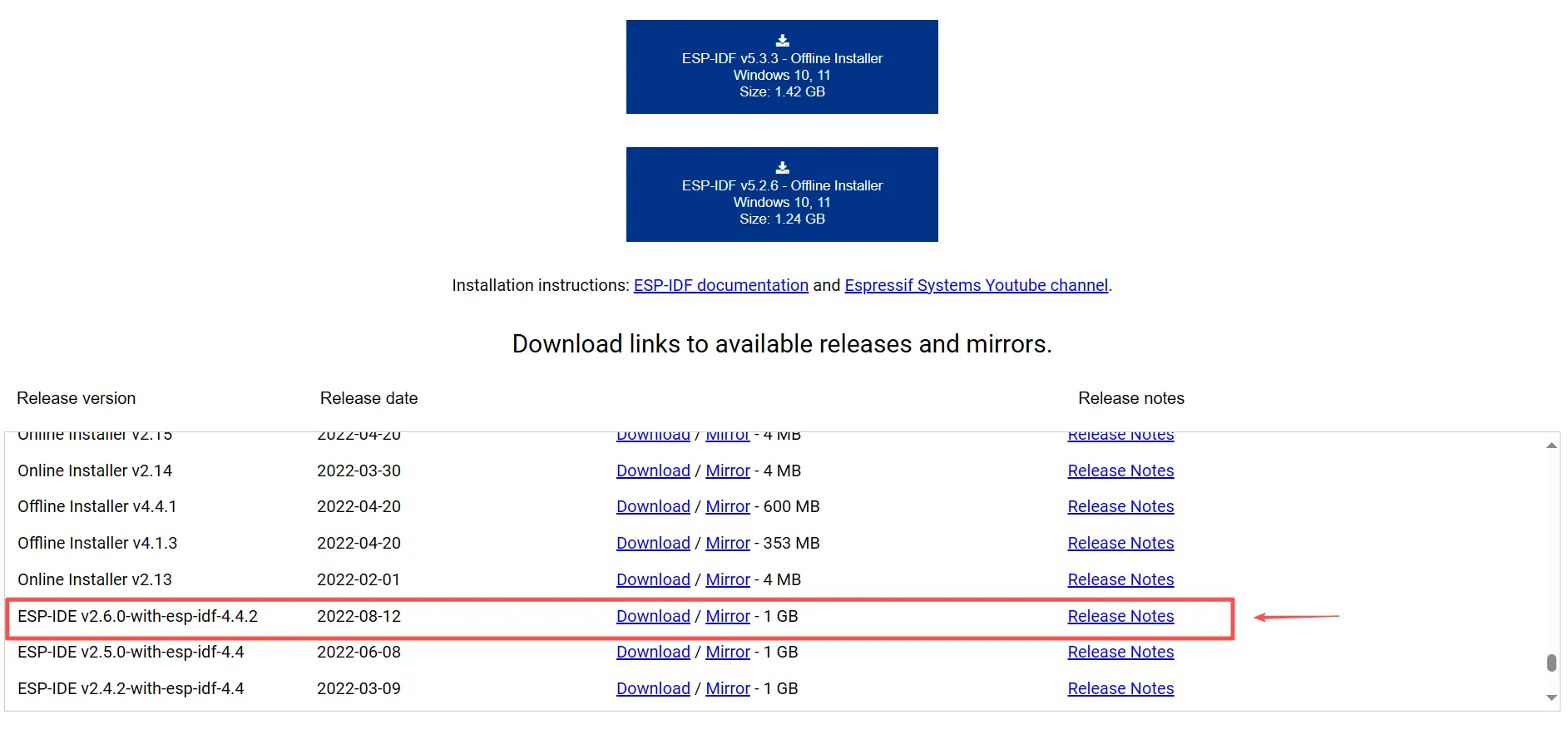

首先，我们需要获取 ESP-IDF Tools Installer。前往乐鑫官网下载页面 ↗，滚动到页面下方，在往期版本上找到如下图所示的版本（最好下载安装这个版本哦，其他的可能有些乱七八糟的问题）。然后选择 Download，下载完成后，双击打开，准备开始安装。
- 环境配置向导
安装过程其实并不复杂，按照向导一步步来即可：
- 选择语言：安装程序启动后的第一件事就是选择语言，选一个你看着顺眼的就行。

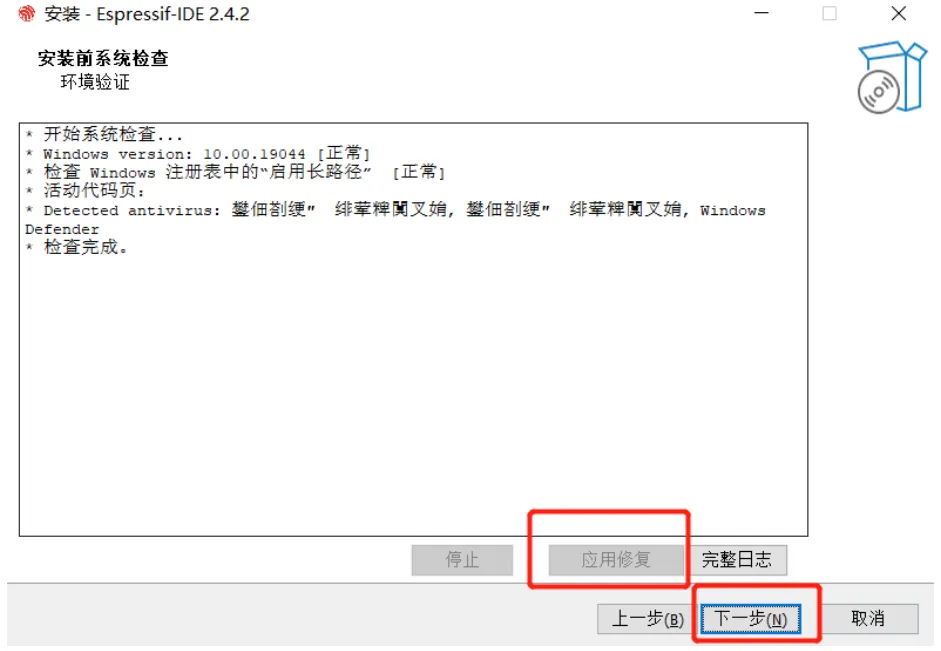

- 环境检测：程序会自动检测你当前的系统环境。如果缺了什么组件（比如 Python、Git），它会提示你补全。

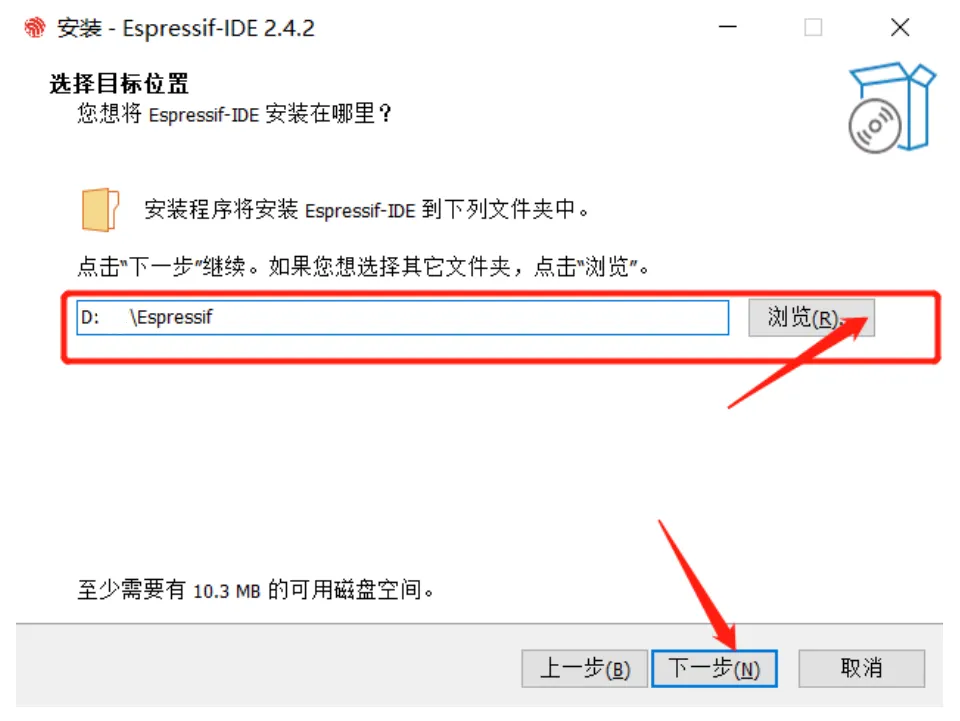

- 路径设置：如果你是第一次安装，在后续页面中选择一个合适的路径即可。但切记不要包含中文或空格，尽量使用全英文路径，否则后续编译时可能会报错报到让你怀疑人生。

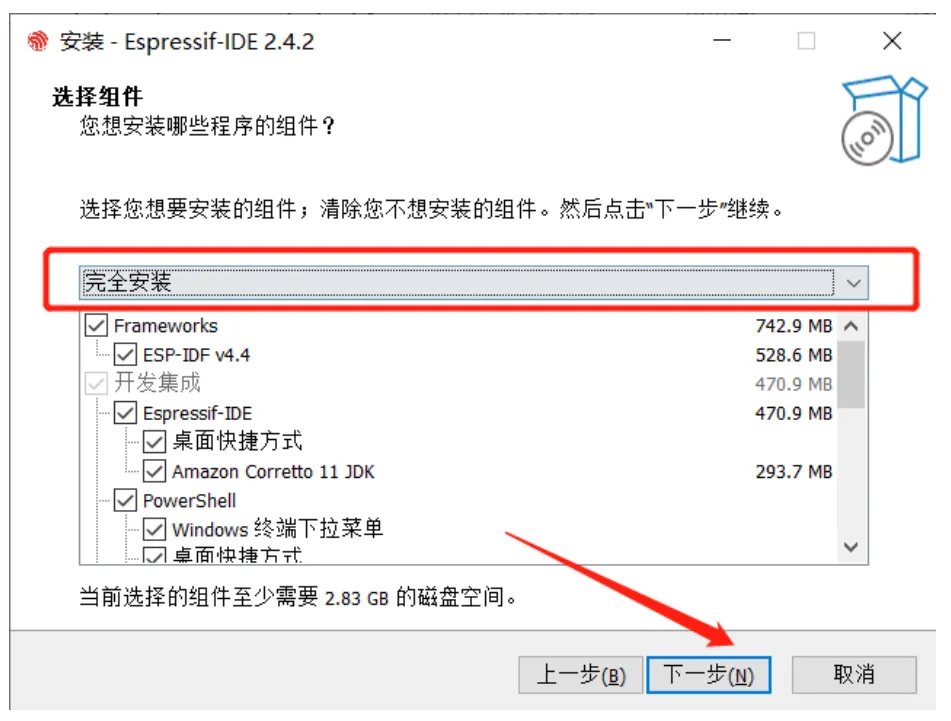

- 选择组件：在这一步，我们选择完全安装版本。这是目前比较稳定且功能完善的版本，直接下一步即可，这里非必要情况尽量不要去改动。
- 等待安装与驱动修复
点击“安装”后，安装程序会自动下载并配置所需的工具链。当看到“安装完成”的界面时，开发环境已经配置完成！此时你的桌面上应该会出现两个黑色的图标，ESP-IDF 5.3 PowerShell 和 ESP-IDF 5.3 CMD。它们是命令行的开发工具，另外还有一个图形化工具 Espressif IDF，这个可能更适合新手玩家，也更方便一些。
创建项目#
环境装好了，不跑个程序怎么行。在嵌入式世界里，点灯是仪式感，输出 “Hello World” 是信仰。让我们先让 ESP32 对这个世界打个招呼。
- 启动与初始化

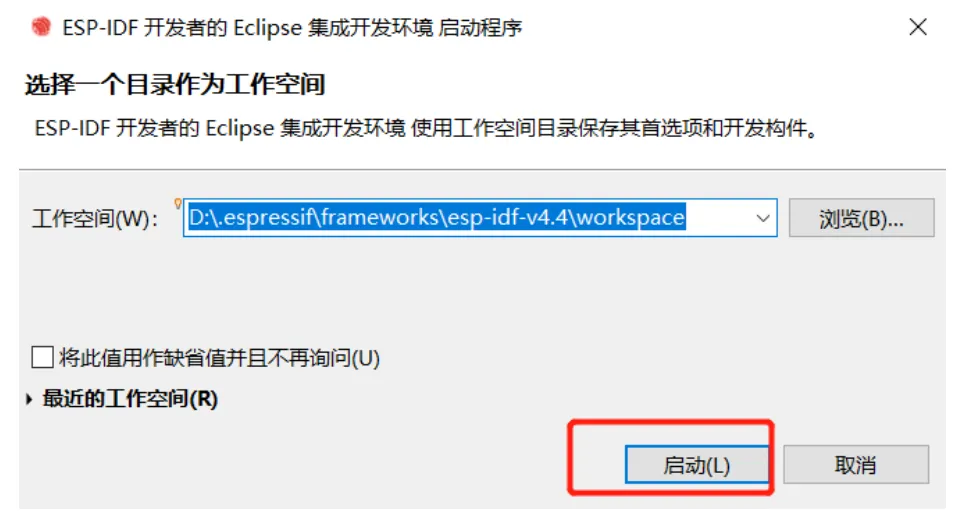

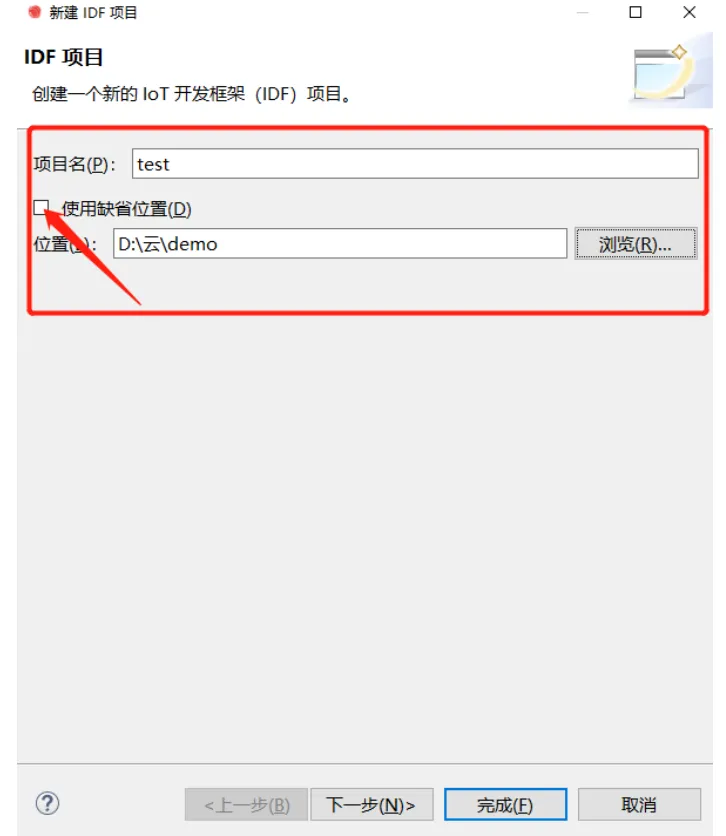

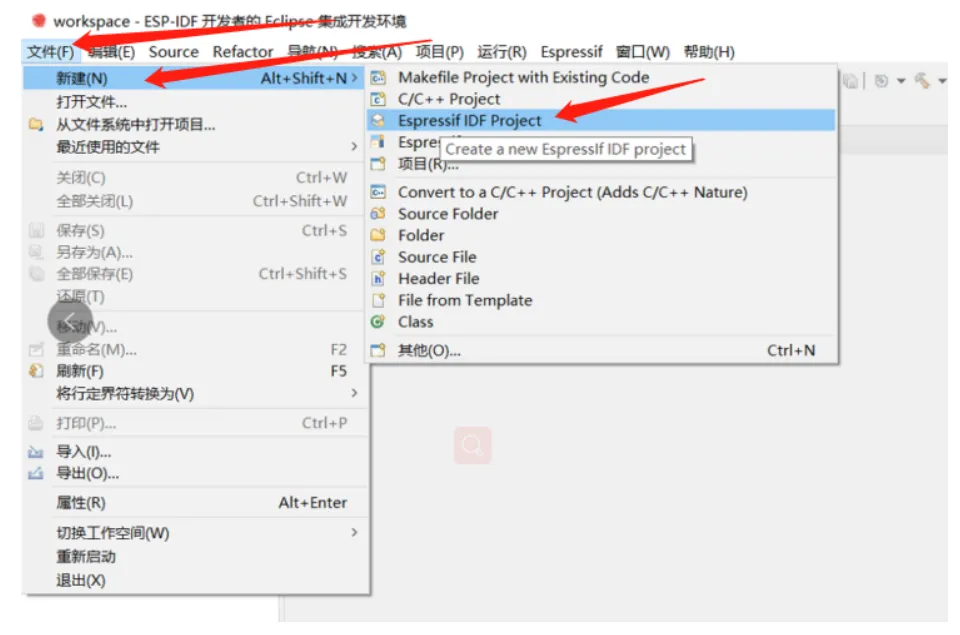

双击打开桌面上的 Espressif IDF。双击启动软件，创建工作空间。之后再在软件中创建 IDF 项目工程。填写一个项目，并创建一个文件夹来存放项目，然后点击 “下一步”。
- 编译与烧录

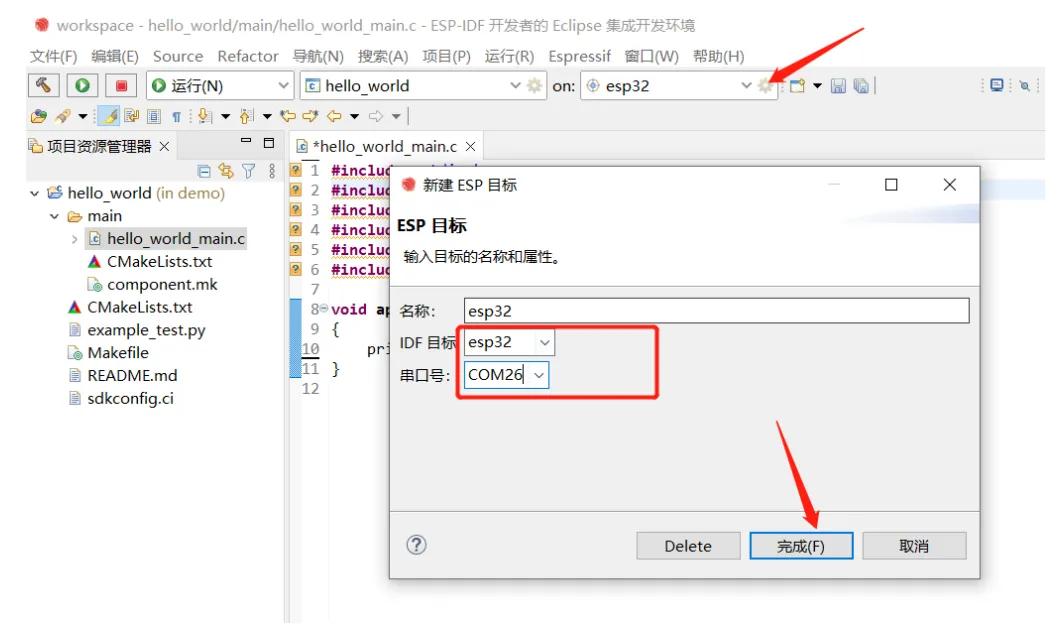

- 接下来进行工程的编译烧录，并运行监测，记得接入开发板设备，选择所要使用的设备型号，以及设备端口号。

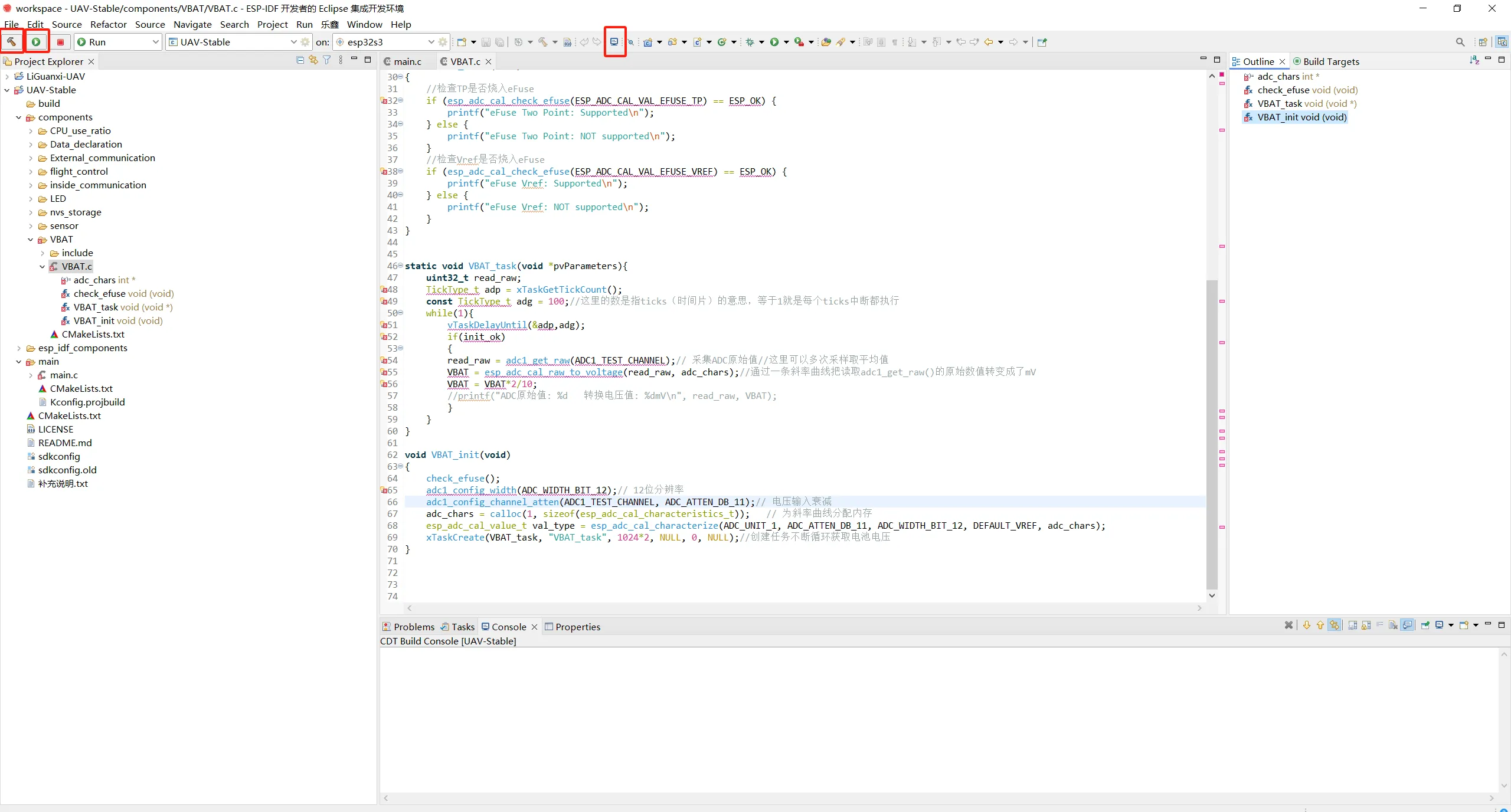

- 编译、烧录运行监视项目，下面红框圈出来的三个工具就对应着编译、烧录、监视器。

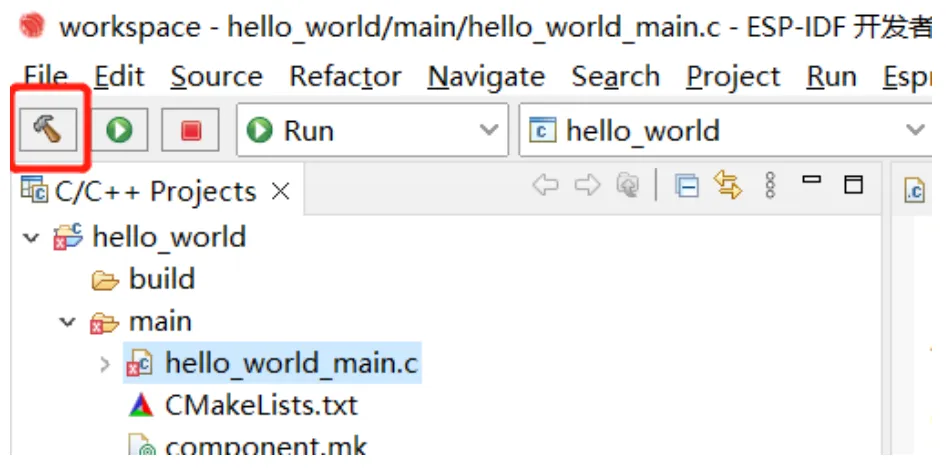

- 点击上方菜单栏左上角的小锤子，编译项目。

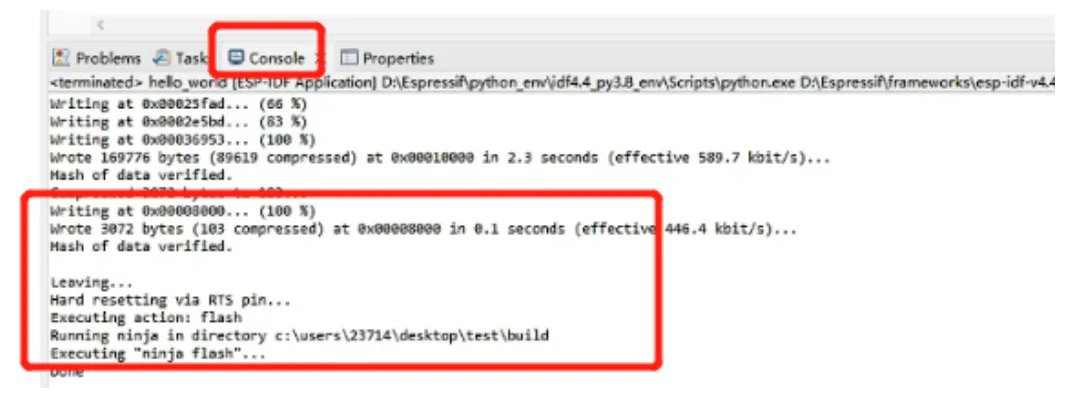

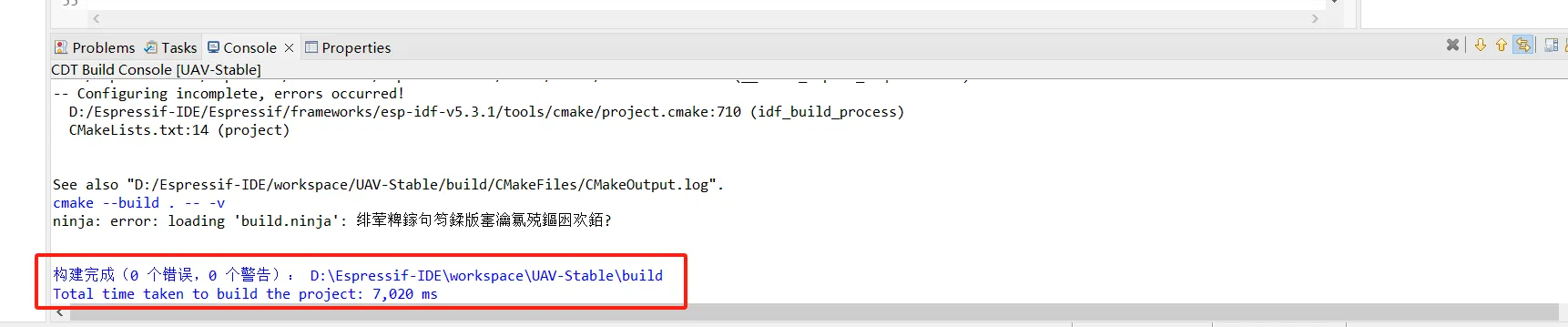

- 当看到下方的 “Console” 栏出现如下字样，就表示编译完成，可以进行烧录。

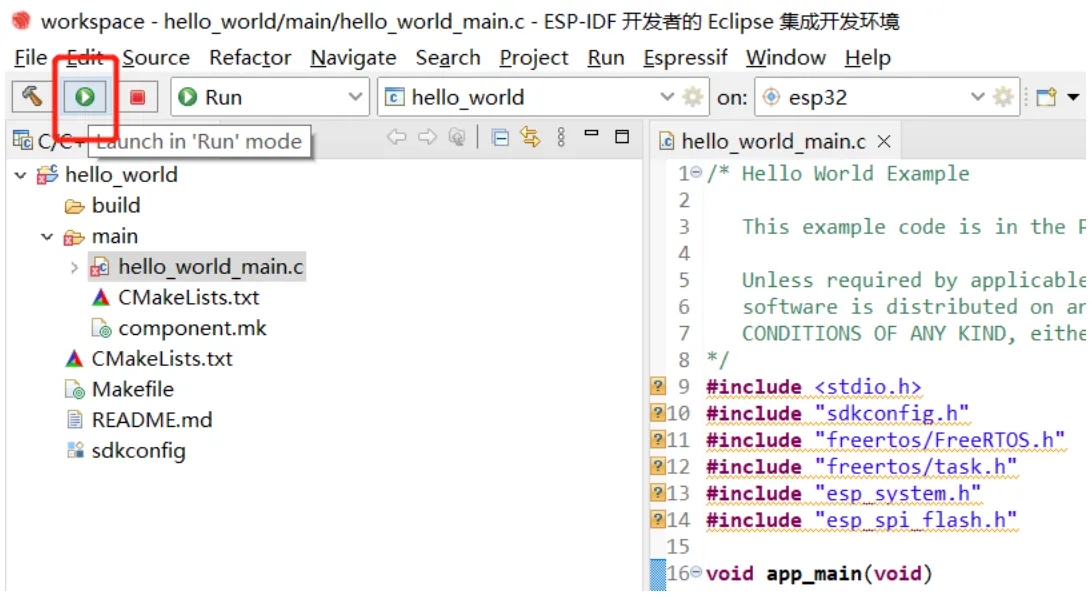

- 点击左上角的三角图标进行烧录。

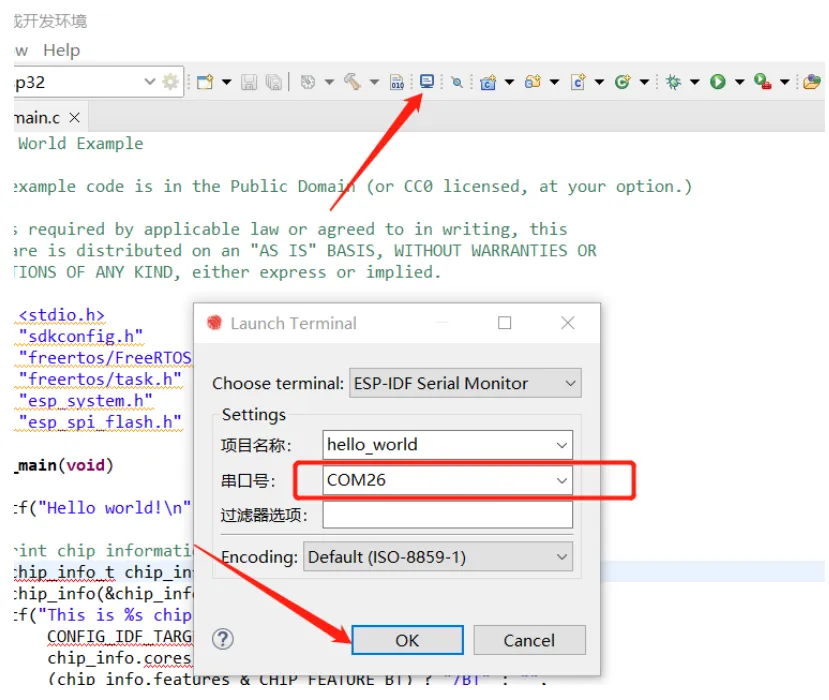

- 接下来，我们打开监视器看看运行结果。点击上方菜单栏中的“小电视”，会弹出下面的选项框，正常来说默认选项就好，直接点击 ”OK“ 即可
硬件解析#
软件环境搭建完成了，现在我们再来看看硬件部分该怎么操作。关于焊接贴片部分我就不那么详细介绍了，根据我开源项目仓库 ↗中的 BOM 表和 PCB 文件进行相关物料的准备即可。下面就了解一下在准备齐全之后仍要面对的一些细碎的知识内容。
硬件设计方案#
-
电源方案：先通过 ps7516 芯片，从电池电压 3.7v - 4.2v 升压成 5v 再通过 AMS1117-3.3 减压成 3.3v 主要起到一个缓冲的作用。
-
电机方案：使用8520空心杯电机，电机的轴径分为 1.0 mm 和 1.2mm，要和螺旋桨的内径相同不然会装不上，就算硬怼上了螺旋桨也会偏心。
-
电池方案：用 1s 动力电池（长度小于 65，宽小于 17.5，厚小于 7.5），一般有 3.7V 和 3.8V 两种，选择 3.7v 的即可，两种都可以使用，但 3.8v 的容易鼓包。接头类型选择 PH2.0 容易插拔。
-
LED 指示灯
- 蓝灯飞机状态指示灯，用来显示当前飞控内部循环是在哪部分，例如：初始化或初始完成未解锁。
- 电量指示灯**(黄)显示电池电压是否足够**。
- 连接指示灯**(绿)用来显示飞控与地面站和遥控的连接状态**。
- 电源灯**(红)就是上电就亮表示电源正常**。
进入下载模式#

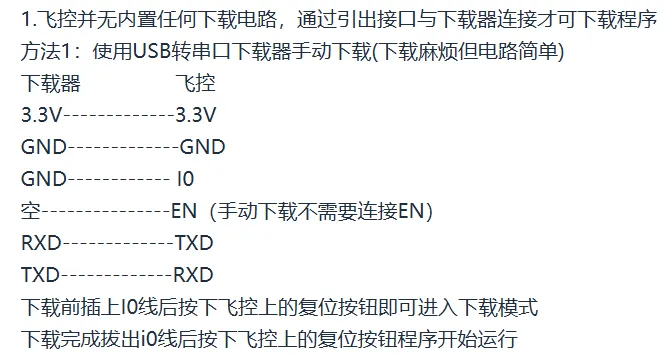

我们的小飞机采用了 ESP32-S3-WROOM-1（D2N8） 模组。这不仅仅是一个 Wi-Fi 芯片，它双核 240MHz 的算力足够同时处理姿态解算和 PID 控制。对于该芯片程序烧写模式的触发，我们在电路上是这么设置的。下载电路是手动下载，通过飞控上 boot 和 rst 按钮进入下载模式（先按住不放 boot，再按一下 rst 就可以进入下载模式了），然后可以直接通过串口下载（购买一个串口下载器按照四个引脚 rx，tx，3.3V，gnd连接上即可）。
硬件拼装接线方案#
电机接口：四个电机接口 M1, M2, M3, M4 分别对应飞机的四个螺旋桨。

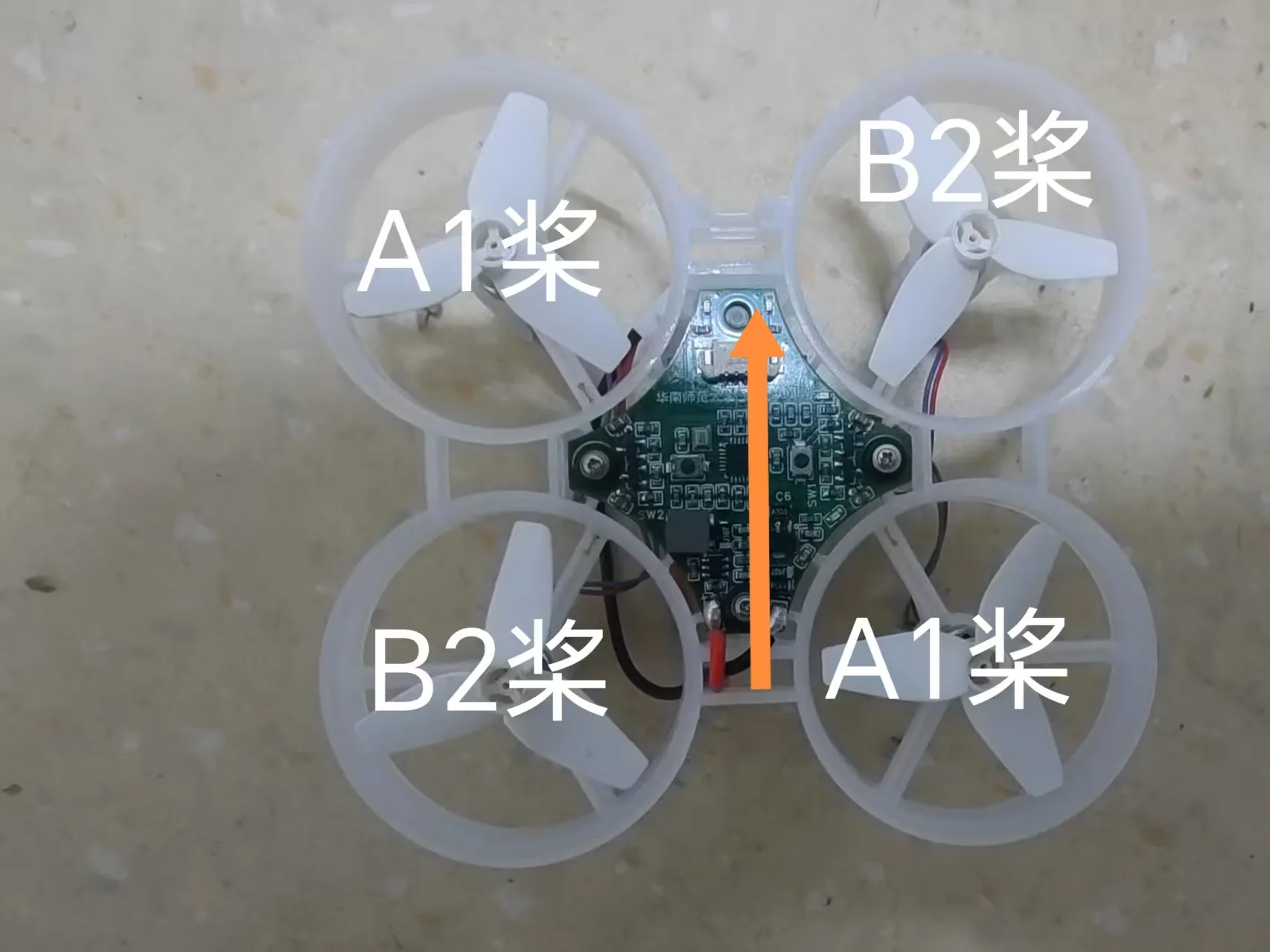

桨叶安装与电机接线：一定要注意正反桨的安装顺序！通常是对角线电机转向相同（比如 M1/M3 顺时针，M2/M4 逆时针），桨叶也要对应安装（A桨配顺时针电机，B桨配逆时针电机）。装反了，飞机就会原地打转或者直接栽地里。另外，我们使用的全部都是红蓝线电机，因为现在所卖的黑线电机的转向与程序定义不符，如果想要使用黑白线电机则需要手动将两根线的线序进行交换。

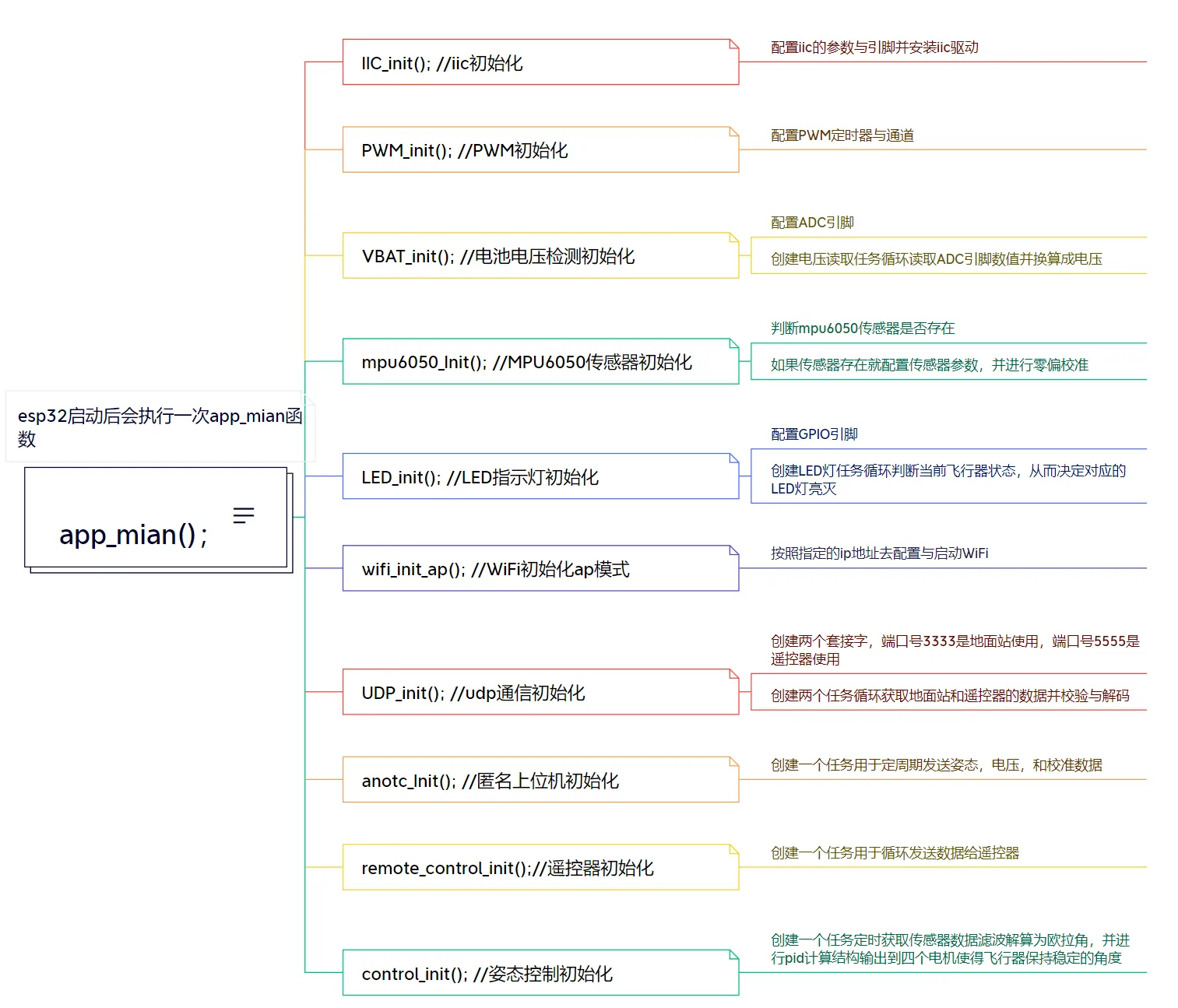

软件架构#
- 姿态解算（AHRS）
飞机要飞得稳，首先得知道自己“歪”了没。我们使用 MPU6050 六轴传感器（三轴加速度计 + 三轴陀螺仪）。
- 获取数据：通过 I2C 总线，我们不断读取 MPU6050 的原始数据。
- 互补滤波/卡尔曼滤波：原始数据是有噪声的。加速度计在剧烈运动时不可信，陀螺仪会有温漂。我们需要把两者结合起来，算出一个干净、准确的欧拉角（Pitch, Roll, Yaw）。
- PID 控制
这是整篇博客最核心的算法设计。PID（比例-积分-微分）控制器的设计是让飞机对抗重力和扰动的一个最重要的环节。
-
外环（角度环）：
- 目标是遥控器给的期望角度（比如我想让飞机向前倾 10 度）。
- 输入是当前的角度，输出是期望的角速度。
- 简单说：我想让飞机歪一点，PID 算出需要多快的转动速度。
-
内环（角速度环）：
- 目标是外环给的期望角速度。
- 输入是陀螺仪实测的角速度，输出是直接给电机的 PWM 油门值。
- 简单说：为了达到那个转动速度，我要给电机加多大的劲儿。
- 电机混控
算出了 Pitch、Roll、Yaw 三个轴需要的控制量后，如何分配给四个电机？这就需要混控算法。
motor1 = throttle + pitch_out + roll_out - yaw_out;
motor2 = throttle + pitch_out - roll_out + yaw_out;
motor3 = throttle - pitch_out - roll_out - yaw_out;
motor4 = throttle - pitch_out + roll_out + yaw_out;（注：具体正负号取决于你的电机布局和转向定义，这里仅为示意）
上位机调试#

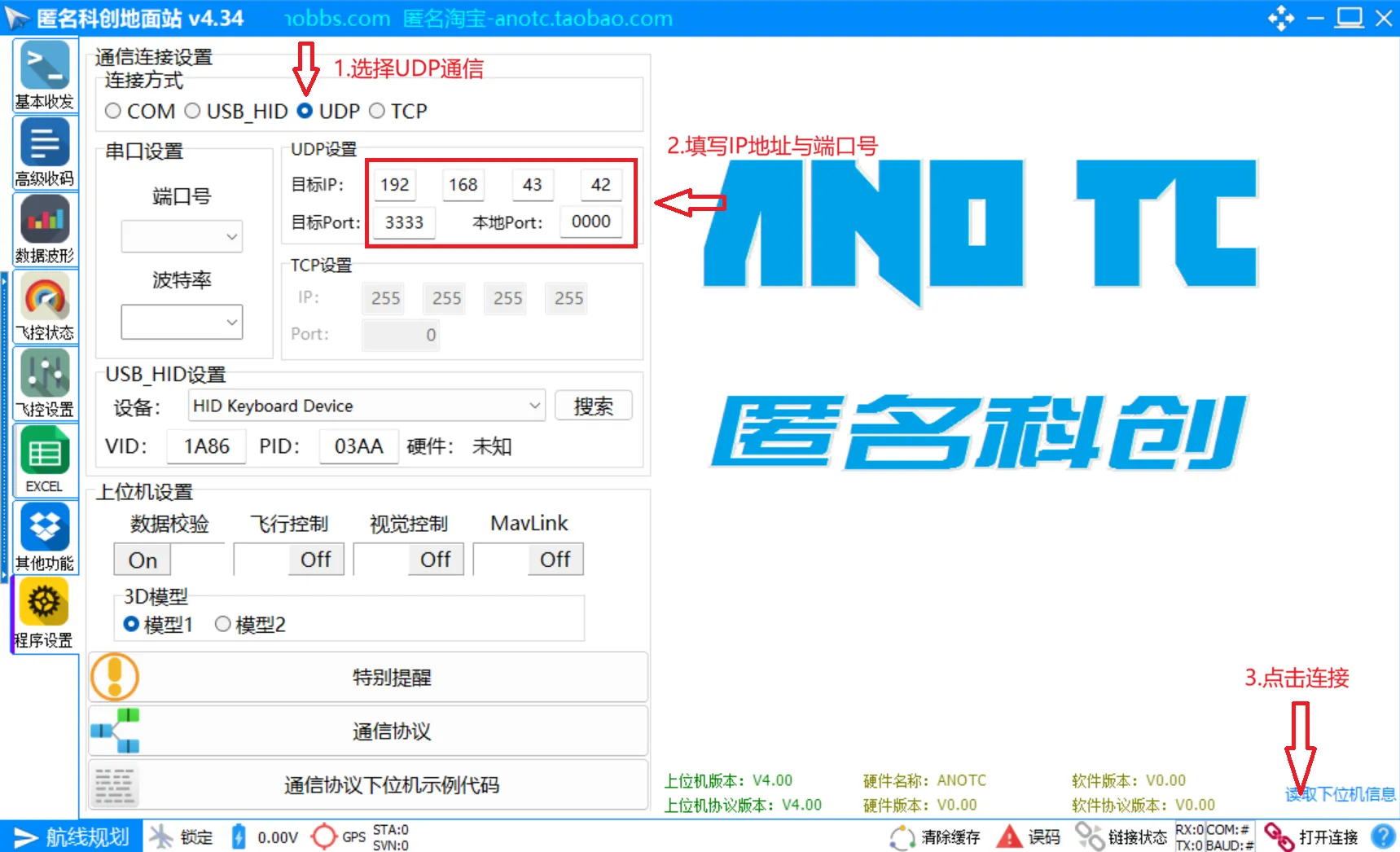

在实现飞行的时候，我们很难肉眼看出 PID 参数的好坏。这时候就需要上位机（Ground Control Station）来帮忙。推荐使用匿名上位机 (AnoTC)。
- 连接：通过 USB 或 Wi-Fi 数传连接 ESP32。

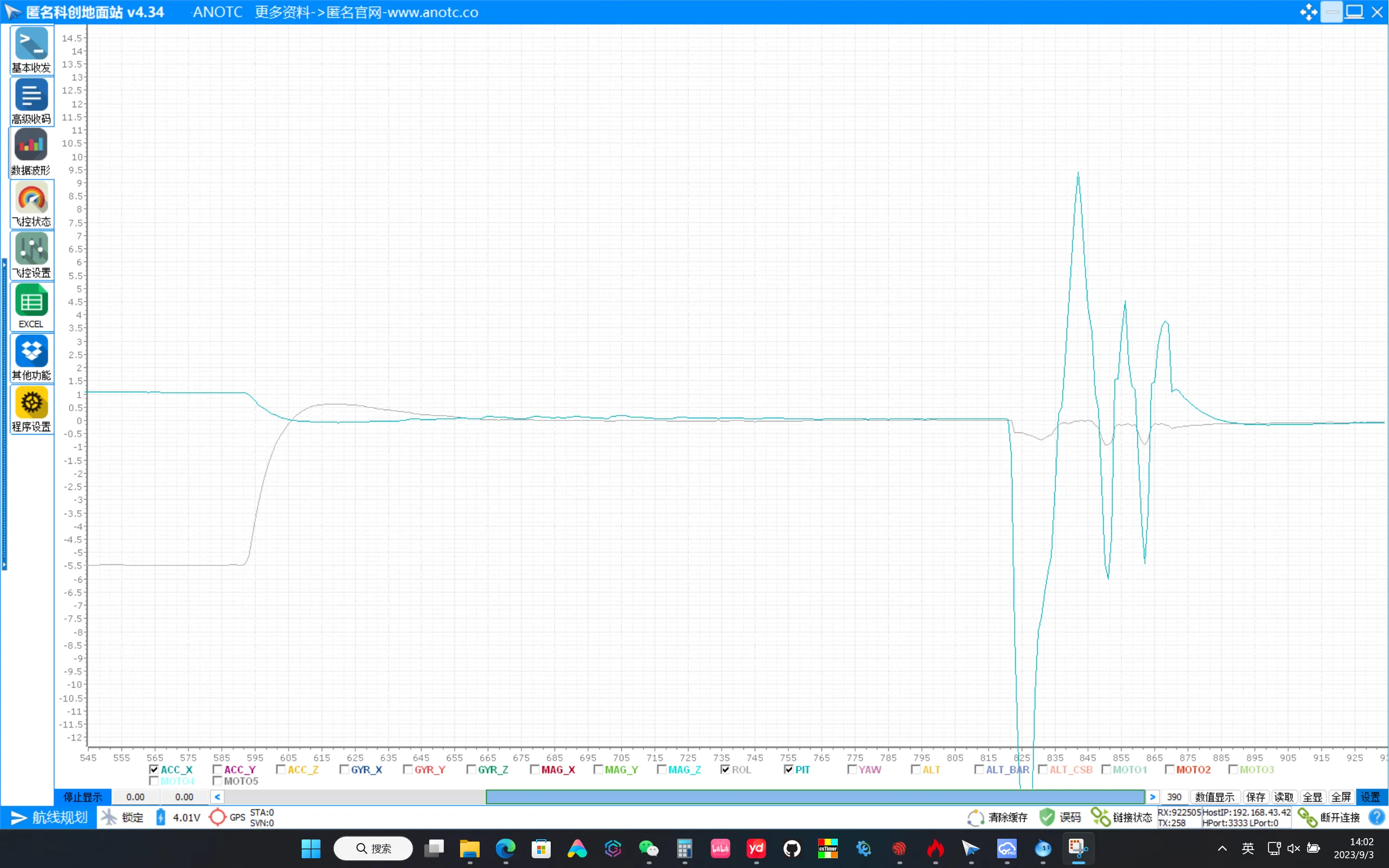

- 波形观察：在上位机里，你可以看到实时的姿态曲线。
- 参数在线调整：不用每次改参数都重新烧录代码。通过上位机协议，我们可以实时修改 PID 参数，实时看效果。
结语#
从一行编译烧录命令到飞机第一次颤颤巍巍地离地，这中间可能会经历无数次的炸机、断桨和代码报错。但当你亲手写的算法让飞行器稳稳地悬停在空中的那一刻，那种成就感是无与伦比的。
这篇博客主要带大家理清了 ESP32 无人机开发的脉络。后续我会在对应的位置补充更多实战图片和详细的接线图。
